Zalecenia montażowe dla kamer z funkcją LPR i detekcji twarzy

Ogólne warunki instalacji urządzeń

Wymagania środowiskowe i kryteria lokalizacji

W celu zagwarantowania optymalnych parametrów pracy systemu, w tym jakości rejestrowanego obrazu oraz wiarygodności generowanych alarmów, instalator zobowiązany jest do sprawdzenia zgodności miejsca montażu z poniższą specyfikacją.

Kategoria	Wymagania	Wskazówki i uwagi
Oświetlenie	Zapewnij odpowiednie i równomierne oświetlenie obszaru objętego dozorem. W przypadku niedostatecznych warunków oświetleniowych lub pracy w nocy, należy wykorzystać wbudowane oświetlacze podczerwieni (IR) lub światła białego.	Słabe oświetlenie zwiększa poziom szumu obrazu i zmniejsza dokładność wykrywania ruchu.
Otoczenie	Podczas wyboru miejsca montażu należy wykluczyć obszary z dynamicznie zmieniającym się oświetleniem, silnym światłem konturowym oraz bezpośrednią ekspozycją na promienie słoneczne lub oświetlenie zewnętrzne, które mogą powodować prześwietlenie obrazu.	Silne światło wpadające zza obiektu (np. z okna) powoduje prześwietlenie tła i niedoświetlenie planu pierwszego, przez co postacie stają się jedynie ciemnymi konturami. Należy tego unikać, aby zachować czytelność nagrań.
Wysokość montażu	Zalecana wysokość od 2,5 do 4 metrów	Zbyt wysoki montaż kamery skutkuje niekorzystnym kątem obserwacji (tzw. widokiem z góry), co w znacznym stopniu utrudnia lub uniemożliwia poprawną identyfikację twarzy osób znajdujących się w monitorowanym obszarze.
Kąt montażu	Zalecany kąt nachylenia (w dół) między 15 - 30 stopni	Odpowiednie nachylenie kamery pozwala zachować optymalną równowagę między szerokim zasięgiem obserwacji a czytelnością detali, co jest kluczowe dla skutecznej identyfikacji twarzy.
Pole widzenia	Dostosuj kąt ustawienia kamery do konkretnej sceny, korzystając z podglądu na żywo w aplikacji mobilnej.	Upewnij się, że główny obiekt (np. drzwi) znajduje się w centrum kadru. Unikaj przeszkód, takich jak liście lub ściany na pierwszym planie.

W celu zagwarantowania wysokiej jakości obrazu oraz skutecznej pracy algorytmów analizy inteligentnej, miejsce montażu powinno spełniać następujące minimalne wymogi oświetleniowe:

1. Ogólny nadzór: jasność otoczenia powinna wynosić > 10 luksów
2. Wykrywanie twarzy (osób): Dla poprawnego rozpoznawania osób zalecane jest minimalne natężenie światła wynoszące 300 luksów. Instalacja powinna eliminować źródła silnego oświetlenia tylnego oraz miejsca o wysokim kontraście (głębokie cienie), gdyż mogą one znacząco obniżyć precyzję algorytmów rozpoznawania twarzy.
3. LPR (rozpoznawanie tablic rejestracyjnych): Wymagane jest zapewnienie równomiernego oświetlenia płaszczyzny tablicy. W warunkach nocnych zaleca się stosowanie zewnętrznych źródeł światła (oraz funkcji HLC), które zminimalizują efekt prześwietlenia wywoływany przez reflektory pojazdów i pozwolą na poprawną identyfikację znaków alfanumerycznych.

Wymogi instalacji elektrycznej i okablowania strukturalnego

1. Wodoodporność: w przypadku montażu zewnętrznego, na odcinku przewodu bezpośrednio przed wprowadzeniem do urządzenia należy wykonać tzw. „pętlę ociekową”. Zapobiega ona ściekaniu wody deszczowej wzdłuż kabla bezpośrednio do gniazda przyłączeniowego kamery.
2. Ochrona odgromową i przeciwprzepięciowa: Metalowe elementy montażowe kamery muszą zostać trwale i skutecznie uziemione. W lokalizacjach o podwyższonym ryzyku wyładowań atmosferycznych wymagane jest zastosowanie dedykowanego ogranicznika przepięć dla transmisji PoE, zamontowanego w odległości nieprzekraczającej 0.5m od  urządzenia z obu stron.
3. Standardy PoE: Instalacja powinna wykorzystywać wyłącznie przewody typu skrętka wykonane z miedzi beztlenowej (min. kat. 5e). Całkowita długość linii transmisyjnej nie może przekraczać 100 m, a zasilanie musi być zgodne ze standardami IEEE 802.3af/at (PoE/PoE+).

Zalecenia dotyczące instalacji

Aby zapewnić najwyższą jakość obrazu oraz maksymalną skuteczność algorytmów sztucznej inteligencji, montaż kamer IP (IPC) powinien opierać się na trzech kluczowych parametrach: kącie nachylenia, wysokości montażu oraz odległości od obiektu. W ramach standardowej obserwacji wizyjnej, mającej na celu pokrycie szerokiego obszaru i zachowanie pełnej świadomości sytuacyjnej.

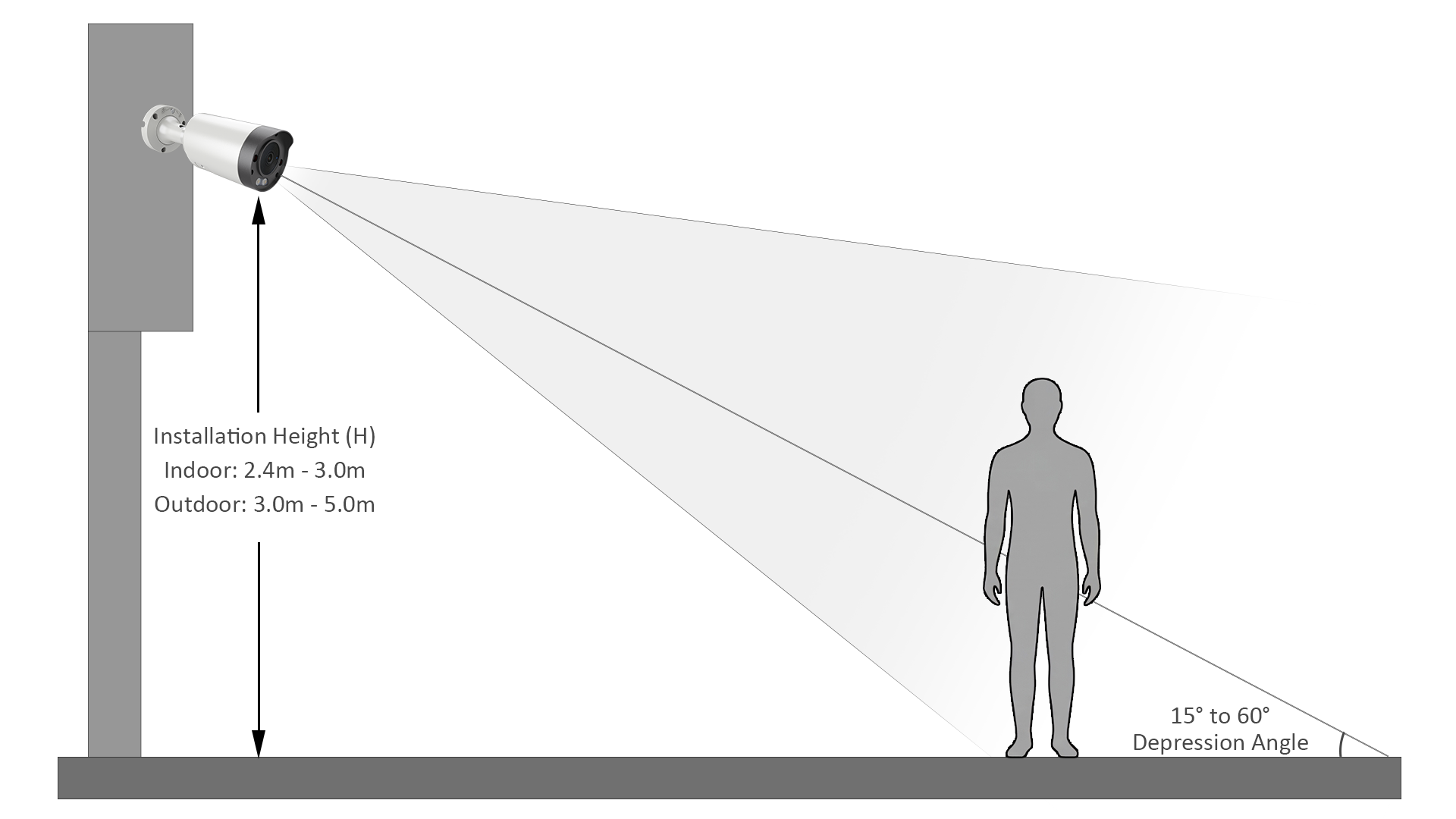

Specyfikacje dotyczące wysokości i kąta

1. Wysokość montażu (wewnątrz): Zalecany zakres instalacji wynosi od 2,4 m do 3,0 m.
2. Wysokość montażu (na zewnątrz): Zalecany zakres wynosi od 3,0 m do 5,0 m. Taka wysokość pozwala na zachowanie optymalnej perspektywy obserwacji, jednocześnie minimalizując ryzyko aktów wandalizmu.
3. Kąt nachylenia: Oś optyczna obiektywu względem linii poziomej powinna być ustawiona w zakresie od 15° do 60°.

Nadmierne nachylenie (> 60° ) powoduje widok „z góry” (widoczne są tylko głowy), natomiast zbyt małe nachylenie (< 15° ) zwiększa podatność na oślepianie przez światła tylne i przednie.

Kamera LPR - rozpoznawanie tablic rejestracyjnych

Wymagania geometryczne dotyczące kadru

1. Kąt pionowy: Powinien mieścić się w zakresie od 15° do 30°. Przekroczenie wartości 30° powoduje nadmierne zniekształcenia perspektywiczne znaków, utrudniające poprawne rozpoznawanie (OCR).
2. Kąt poziomy: Kąt między osią optyczną kamery a torem ruchu pojazdu powinien wynosić ≤ 30°. Zachowanie tego parametru jest kluczowe dla minimalizacji zniekształceń obrazu tablicy rejestracyjnej.
3. Wypoziomowanie tablicy: Tablica rejestracyjna w kadrze musi znajdować się w pozycji poziomej, z dopuszczalnym odchyleniem od osi nieprzekraczającym ±5°.

Zalecenia dotyczące montażu

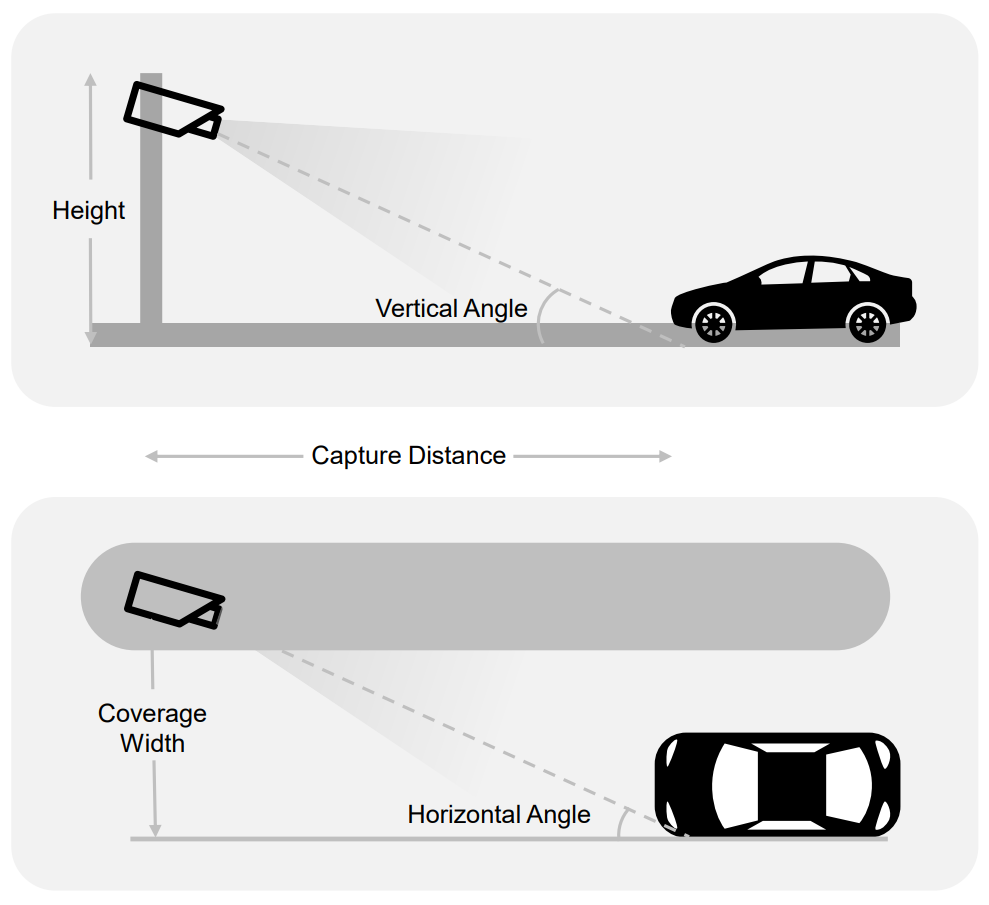

Wjazd / Wyjazd

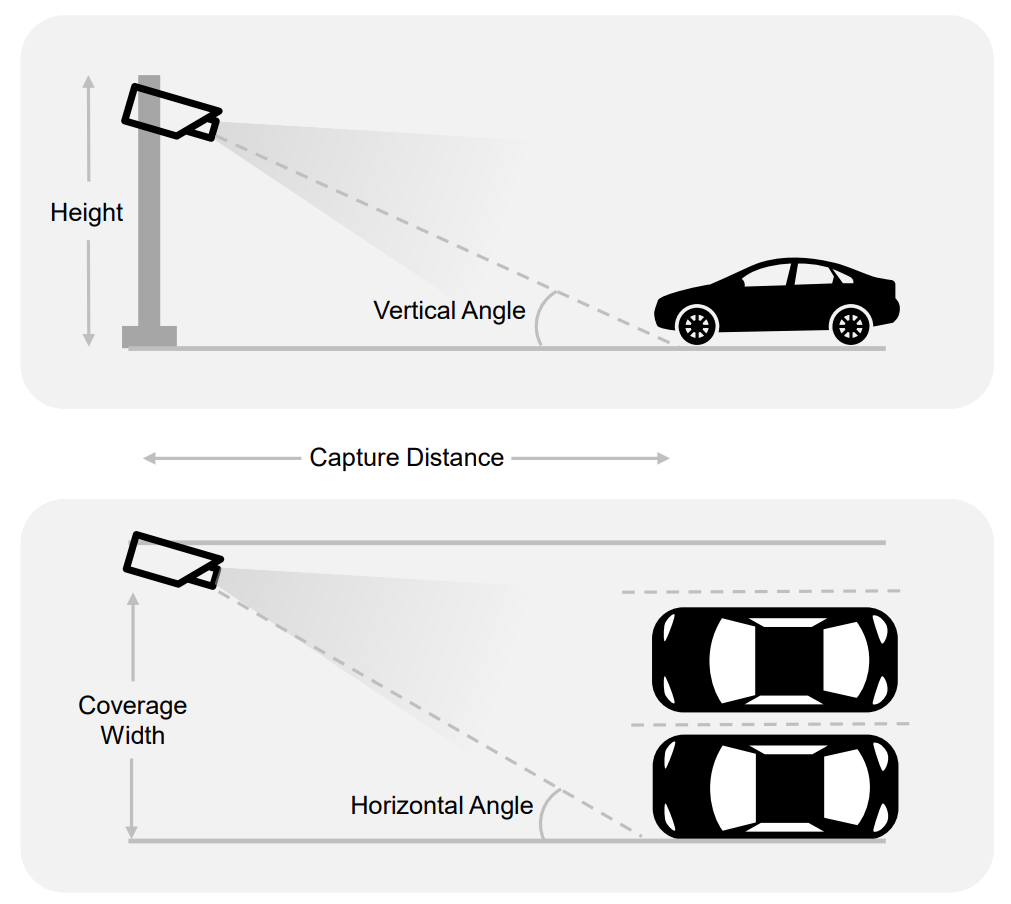

Ulica - pobocze drogi

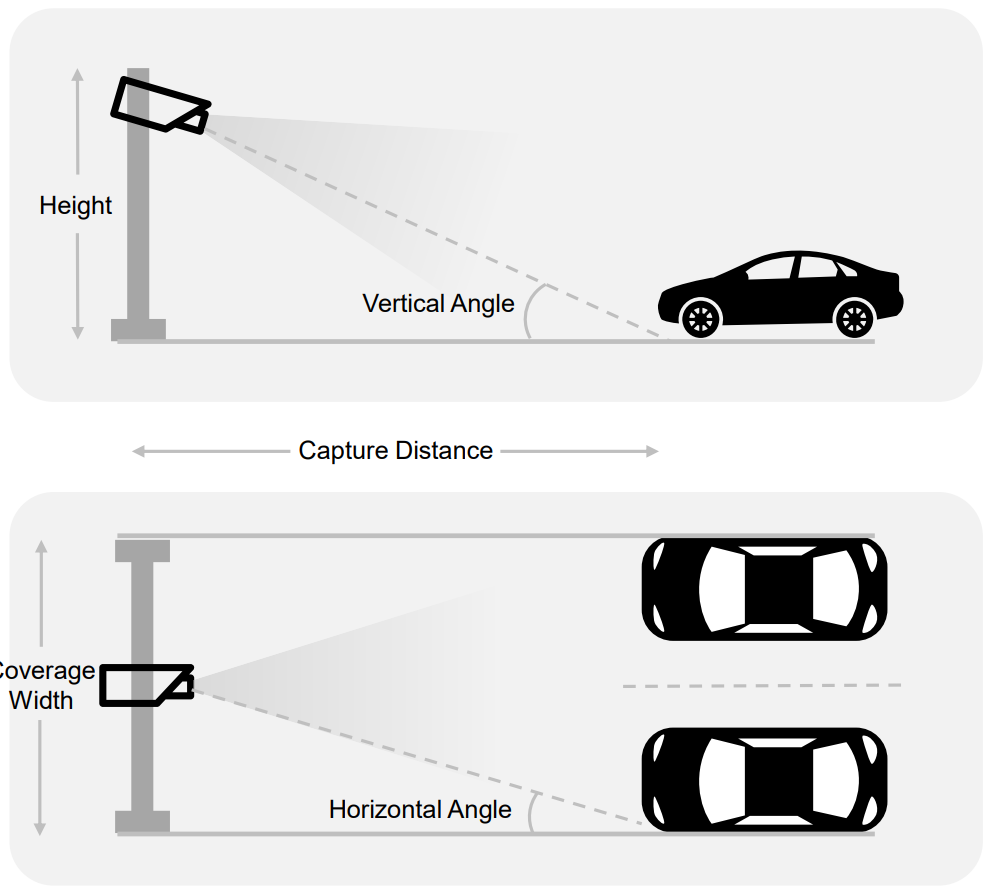

Ulica - środek drogi

Minimalna wysokość montażu dla systemów LPR: Instalacja urządzeń dedykowanych do rozpoznawania tablic rejestracyjnych poniżej wysokości 2,5 m jest niedopuszczalna. Wymóg ten ma na celu ochronę sprzętu przed aktami wandalizmu oraz eliminację ryzyka przysłonięcia kadru przez pojazdy wielkogabarytowe.

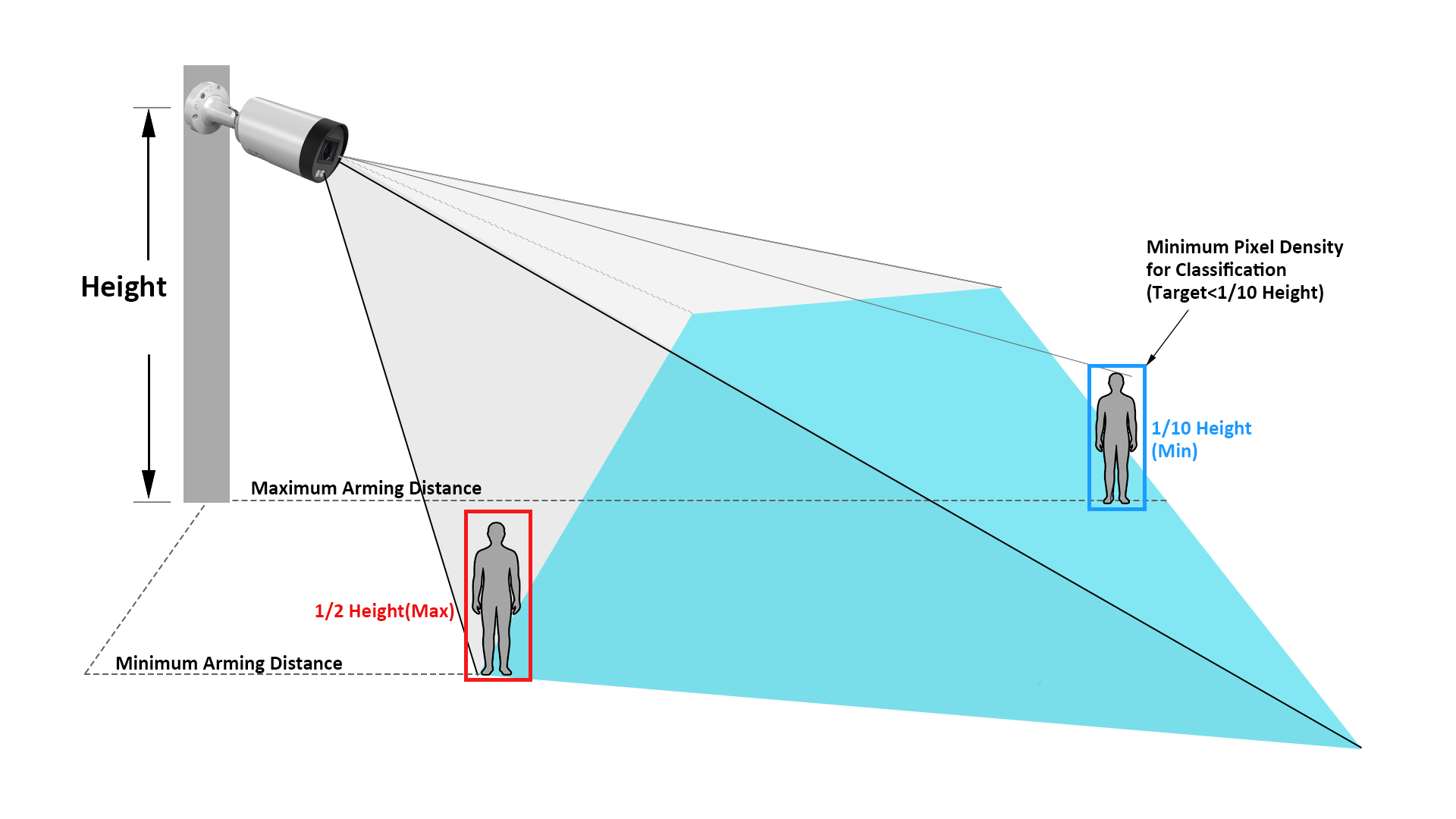

Ochrona obwodowa (inteligenta analiza)

W celu zapewnienia wysokiej skuteczności klasyfikacji osób i pojazdów oraz minimalizacji liczby fałszywych alarmów, proces instalacji należy przeprowadzić z uwzględnieniem poniższych wytycznych:

1. Wysokość montażu: Optymalny zakres instalacji dla algorytmów IVS wynosi 3–5 m. Zapewnia to odpowiednią perspektywę obserwacji i umożliwia precyzyjne śledzenie trajektorii obiektów.
2. Wymagania dotyczące wielkości obiektów: Obiekt w kadrze powinien zajmować pionowo od 1/10 do 1/2 wysokości rozdzielczości pionowej obrazu.

Obiekty, które są zbyt małe, nie mają wystarczającej liczby punktów charakterystycznych do klasyfikacji

Aby zapewnić lepszą analizę trajektorii ruchu, obiekty powinny poruszać się po polu widzenia, a nie bezpośrednio w kierunku obiektywu lub od niego.

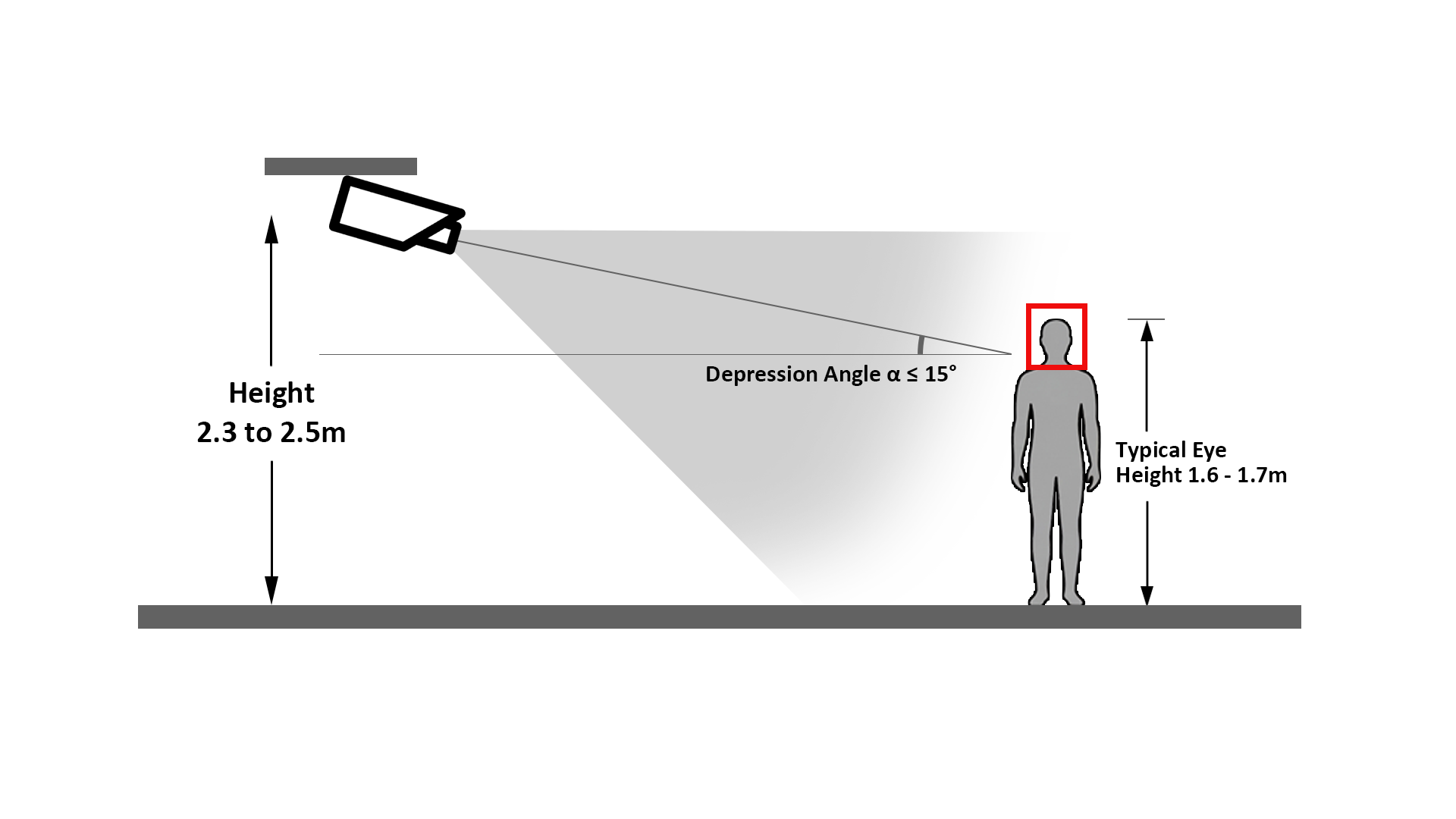

Ochrona obwodowa (wykrycie twarzy)

Prawidłowa praca algorytmów rozpoznawania twarzy jest uzależniona od precyzyjnego ustawienia urządzenia względem obiektu. Podczas montażu należy bezwzględnie przestrzegać poniższych parametrów:

1. Wysokość instalacji: Zaleca się montaż na wysokości od 2,3 m do 2,5 m, co pozwala uzyskać perspektywę nieco powyżej linii wzroku, optymalną dla wykrycia twarzy.
2. Tolerancja odchylenia poziomego: Kąt nie powinien przekraczać ±20° względem osi twarzy, aby zapewnić symetryczne odwzorowanie cech biometrycznych.
3. Tolerancja odchylenia pionowego: Kąt nie powinien przekraczać ±15°; zapobiega to zniekształceniom typu „widok z góry” (rejestracji samego czubka głowy) i gwarantuje czytelność rysów twarzy.

Konfiguracja ustawień obrazu

1. Kompensacja oświetlenia tylnego (WDR): W strefach o wysokim kontraście (np. przeszklone fasady, wyjazdy z tuneli) należy ręcznie aktywować i skonfigurować funkcję True WDR (≥120 dB). Parametry funkcji powinny być każdorazowo dostosowane do warunków oświetleniowych sceny, a nie pozostawione w konfiguracji domyślnej.
2. Eliminacja refleksów podczerwieni (IR): W promieniu 1 metra od obiektywu nie mogą znajdować się żadne przeszkody (ściany, okapy, tablice odblaskowe). Obiekty te powodują odbicie wiązki promiennika IR, co skutkuje efektem „wybielenia” (prześwietlenia) lub zamglenia obrazu w trybie nocnym.
3. Kalibracja ostrości (Focus): Po wstępnej konfiguracji należy bezwzględnie przeprowadzić kalibrację ostrości w trybie podczerwieni (czarno-białym). Pozwala to wyeliminować zjawisko przesunięcia ogniska (tzw. focus shift), wynikające z różnej długości fali światła widzialnego i podczerwonego, co gwarantuje wysoką jakość obrazu zarówno w dzień, jak i w nocy.

Lista kontrola odbioru po instalacji

Przed zakończeniem prac montażowych należy przeprowadzić weryfikację poprawności instalacji zgodnie z poniższymi kryteriami:

1. Stabilność montażu: Uchwyt montażowy jest sztywno osadzony; weryfikacja w podglądzie na żywo potwierdza brak jakichkolwiek drgań lub wibracji konstrukcji.

2. Szczelność instalacji: Złącza kablowe zabezpieczono minimum trzema warstwami taśmy samowulkanizującej; pętla ociekowa została uformowana zgodnie z wymogami technologicznymi.

3. Wymogi rozdzielczości (LPR): Obraz tablicy rejestracyjnej w kadrze posiada szerokość min. 130 pikseli, co gwarantuje poprawną pracę algorytmu OCR.

4. Charakterystyka pracy nocnej: Obraz w trybie podczerwieni (IR) jest wolny od efektów „wybielenia” (prześwietleń) spowodowanych bliskością przeszkód; twarze osób w kadrze są czytelne i wyraźnie odwzorowane.

5. Standardy bezpieczeństwa sieciowego: Wszystkie urządzenia posiadają przypisane oraz udokumentowane adresy IP; parametry haseł są zgodne z korporacyjną polityką bezpieczeństwa (ochrona przed nieautoryzowanym dostępem).
