Konfiguracja grupowego aktywnego odstraszania

Do skonfigurowania tej funkcjonalności wymagane jest oprogramowanie z oznaczeniem dla rejestratorów KG-NVRXXX(New_soft_1.2)_XXXXXX oraz KG-XXXX(New_soft_1.2)_XXXXXX dla kamer

Grupowe odstraszanie na podstawie wejścia alarmowego

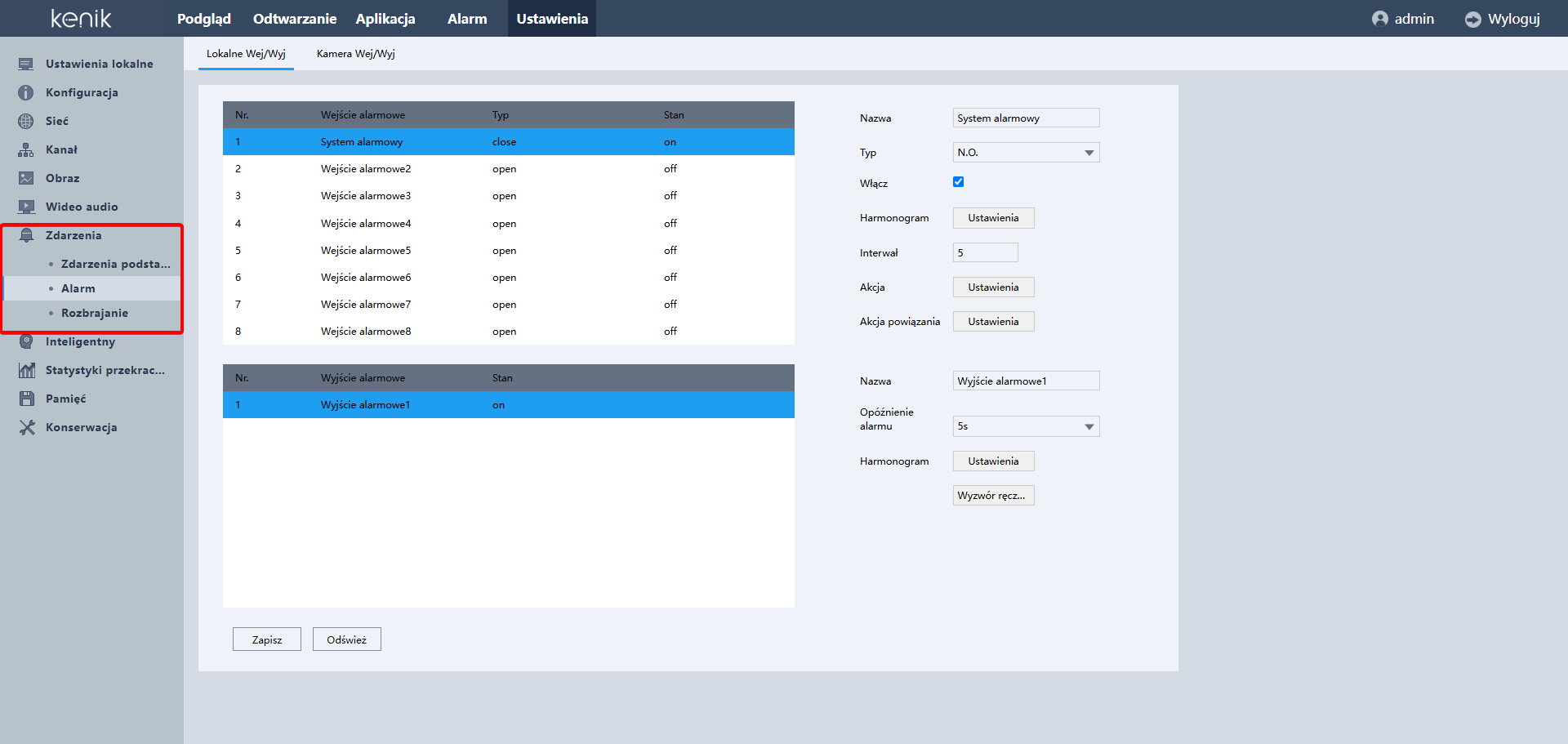

Po zalogowaniu do interfejsu WWW rejestratora przejdź do zakładki Zdarzenia -> Alarm


wybierz predefiniowane wejście alarmowe oraz skonfiguruj urządzanie według poniższej tabeli

Nazwa

Nazwa wejścia przekaźnikowego


Typ przekaźnika

Ustawienie typu między NO, a NC


Włącz

Uruchomienie danego wejścia alarmowego


Harmonogram

Domyślna praca przez cały tydzień


Interwał

Zakres działania między 0, a 600 sekund funkcja ta pozwala na pominięcie przez rejestrator drugiego sygnału na wejściu alarmowym przez określony czas pomiędzy jednym a drugim sygnałem

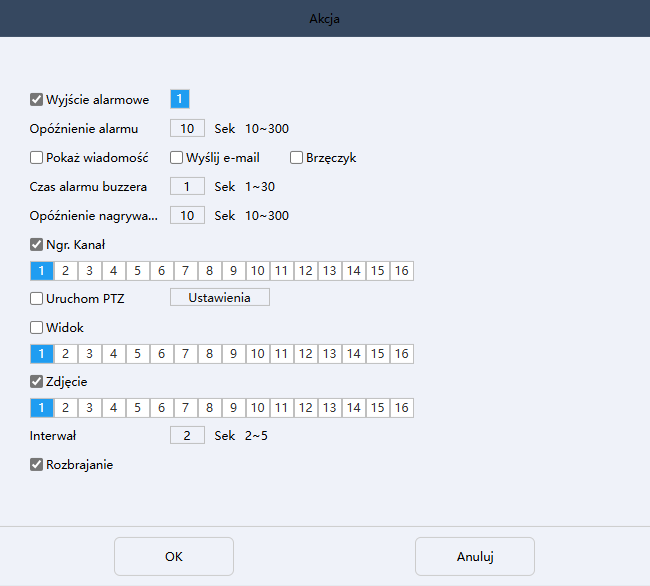

Akcja

W zależności od typu konfiguracji urządzenia możliwe jest skonfigurowanie następujących opcji




Wyjście alarmowe Zwarcie wyjścia alarmowego na podstawie wykrytego zdarzenia
Opóźnienie alarmu Wywołania akcji po nadaniu sygnału
Pokaż wiadomość Wyświetlenie informacji o alarmie w GUI rejestratora
Wyślij e-mail Wysłanie wiadomości e-mail
Brzęczyk Wydanie dźwięku z urządzenia
Czas alarmu buzzera Określenie czasu w sekundach w zakresie od 1 do 30 sekund czasu wydawania dźwięku z urządzenia
Opóźnienie nagrywania Określenie czasu zwłoki rozpoczęcia nagrywania po wykryciu zdarzenia w zakresie od 10 do 300 sekund
Ngr. kanał Uruchomienie nagrywania danego kanału kamery po wykryciu zdarzenia

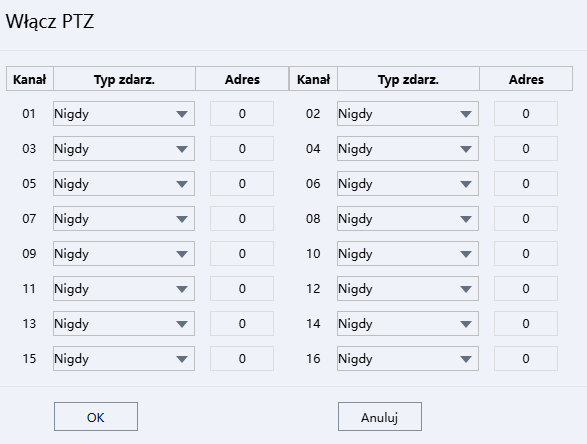

Uruchom PTZ Wywołanie presetu i/lub ścieżki i/lub wzoru skonfigurowanego na kamerze PTZ


Widok Przełączenie widoku układu kamer w GUI rejestratora
Zdjęcie Wykonanie zdjęcia z danego kanału kamery
Interwał Interwał czasowy odstępu wykonywania zdjęć w czasie trwania zdarzenia dla każdego kanału zostaną wykonane trzy zdjęcia
Rozbrojenie Konfiguracja rozbrojenia i/lub uzbrojenia po wejściu alarmowym w zależności od typu ustawionego wejścia NO lub NC

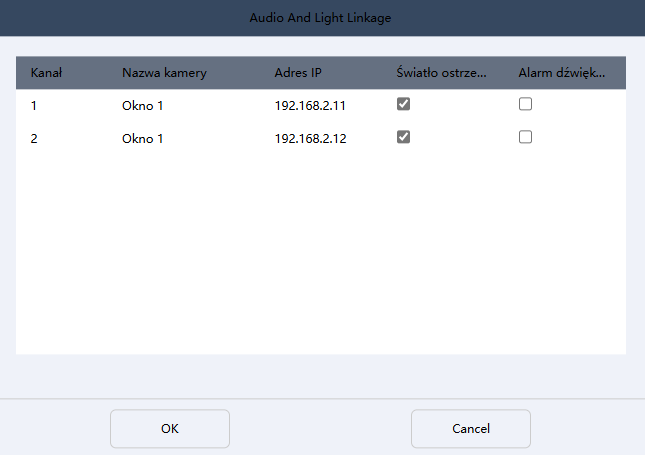

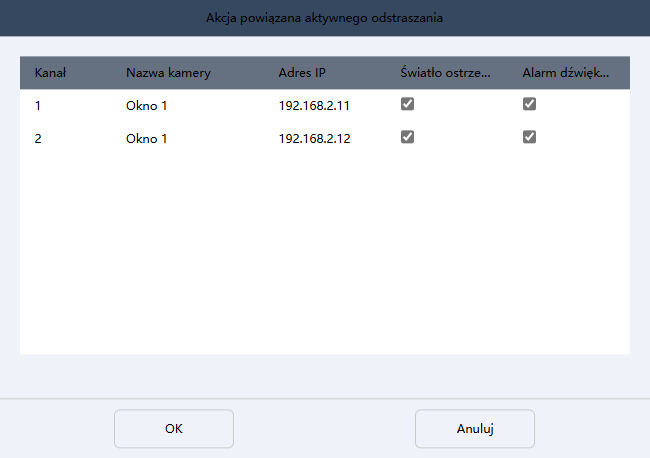

Akcja powiązania

Powiązanie akcji aktywnego odstraszania światła ostrzegawczego lub/i alarmu dźwiękowego (syreny) z większa ilością kamer z funkcją aktywnego odstraszania


Grupowe odstraszanie na podstawie zdarzeń IVS

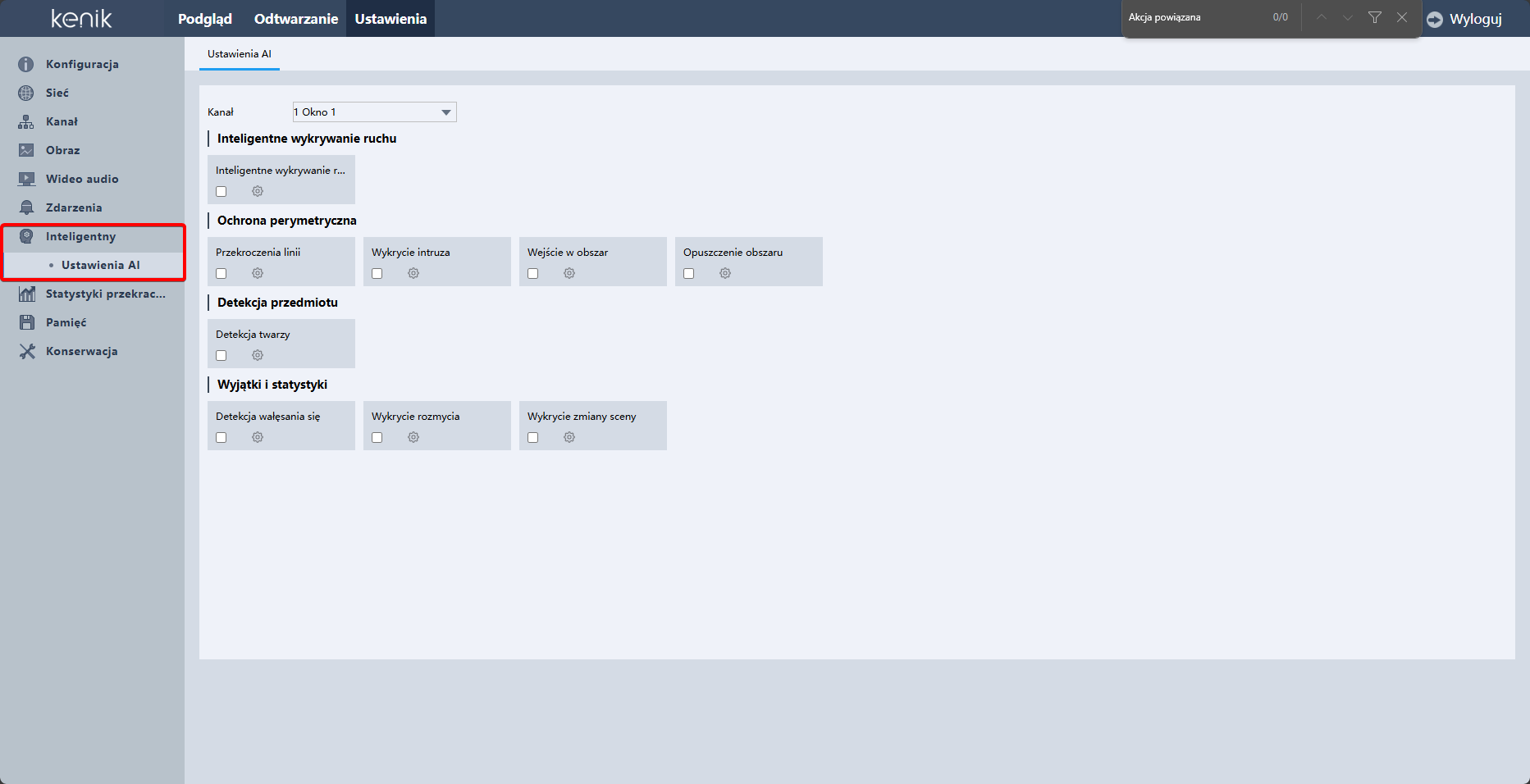

Po zalogowaniu do interfejsu WWW rejestratora przejdź do zakładki Inteligentny -> Ustawienia AI


Zaznacz predefiniowany typ analizy IVS oraz przejdź do jego ustawień klikając ikonę koła zębatego

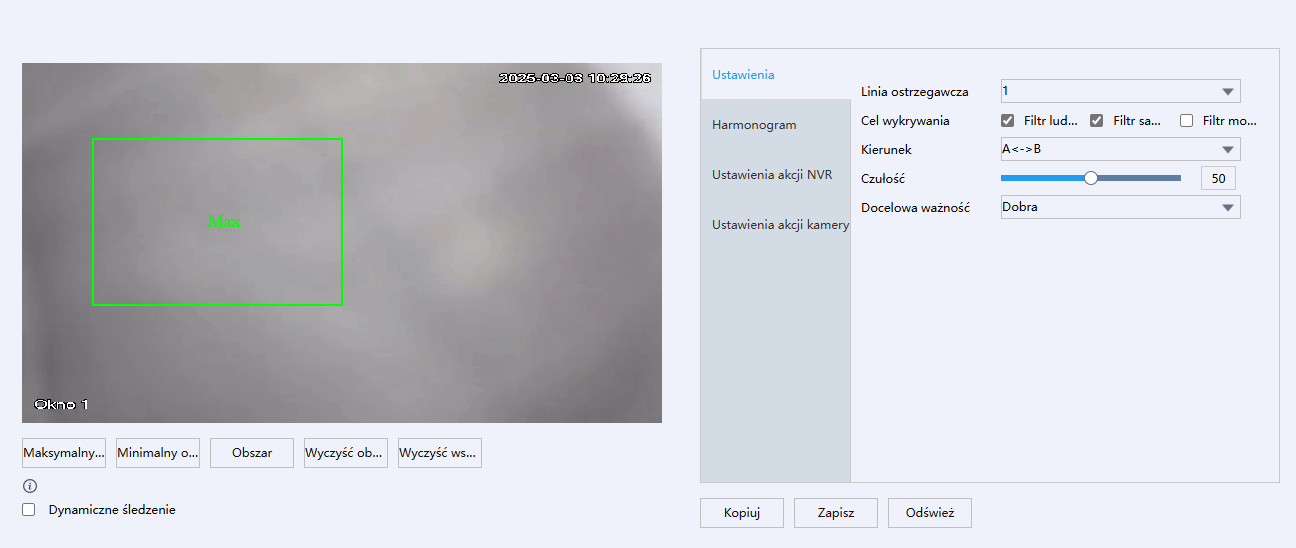

Konfiguracja analizy IVS

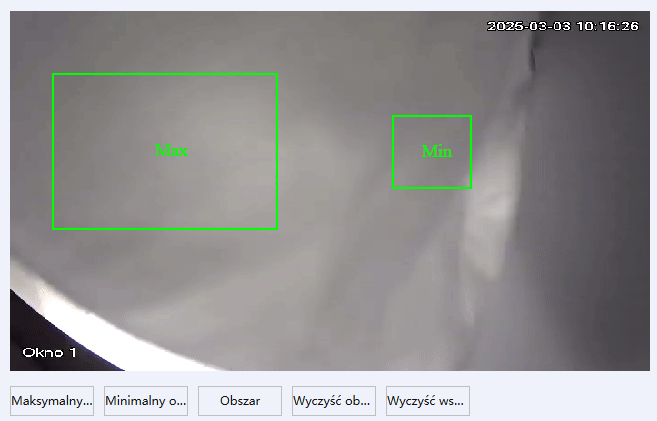

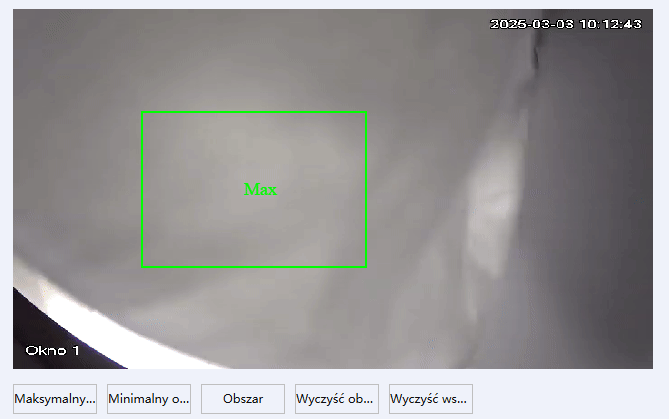

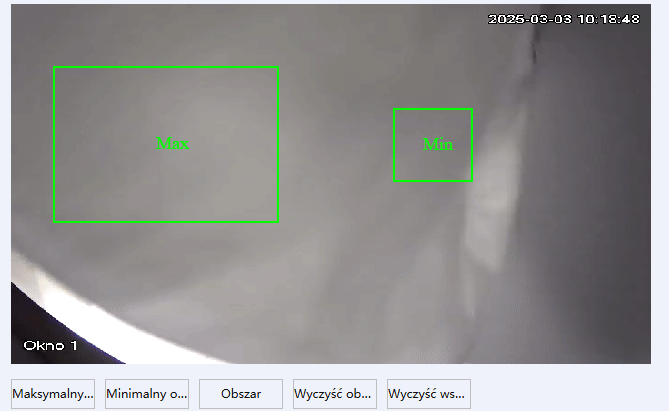

Maksymalny obiekt wykrywania Maksymalny obiekt wykrywania: Gdy rozmiar obiektu/ów na scenie jest większy niż narysowany obszar, alarm nie zostanie wyzywolony.



Minimalny obiekt wykrywania

Minimalny obiekt wykrywania: Gdy rozmiar obiektu/ów na scenie jest mniejszy niż narysowany obszar, alarm nie zostanie wyzywolony.

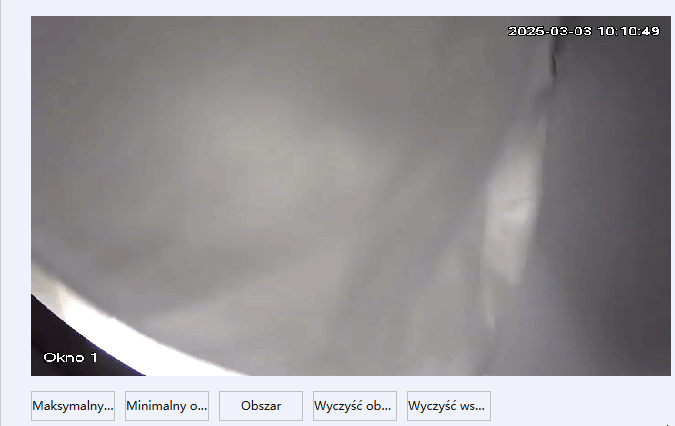

Obszar Obszar detekcji umożliwia wyznaczenie strefy, w której kamera analizuje występowanie zdarzeń.





Wyczyść obszar Usuwa narysowane obszary detekcji zdarzeń



Wyczyść wszystko Usuwa narysowane obszary detekcji zdarzeń oraz minimalne i maksymalne rozmiary wykrywania

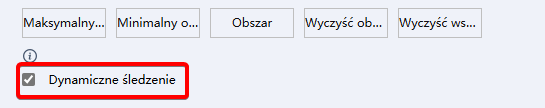

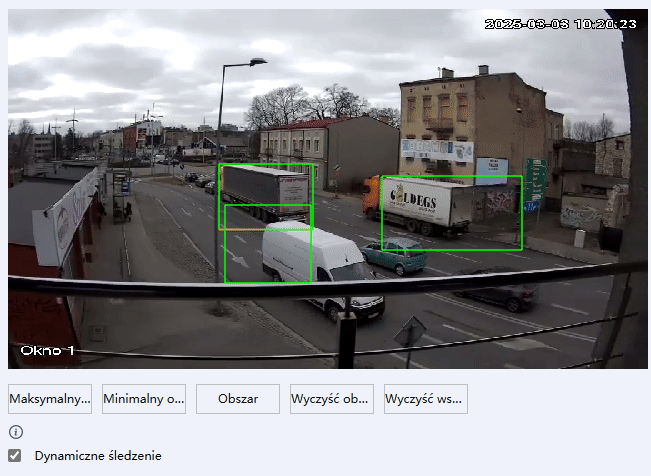

Dynamiczne śledzenie

Obrysowuje obiekty na scenie w zależności od zaznaczonych filtrów wykrywania: człowiek, samochód, motocykl

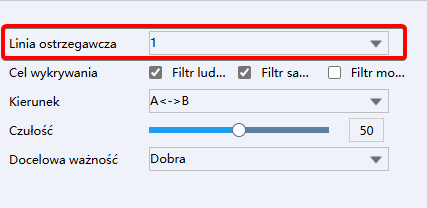

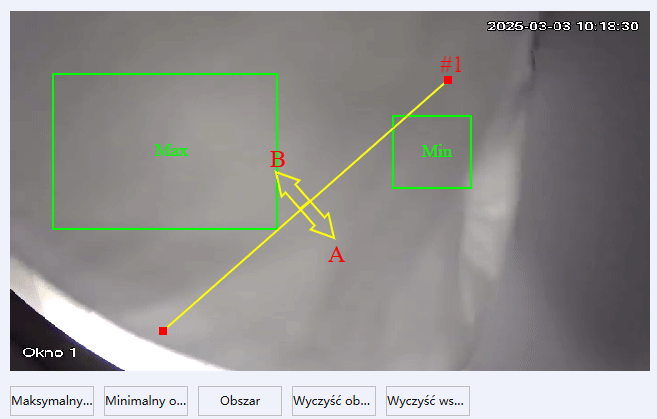

Linia ostrzegawcza

Numer linii przekroczenia i/lub obszaru wykrywania w zależności od typu analizy maksymalna ilość może być różna. Zmiana numeru linii i/lub obszaru pozwala na utworzenie klika obszarów dla jednej analizy IVS

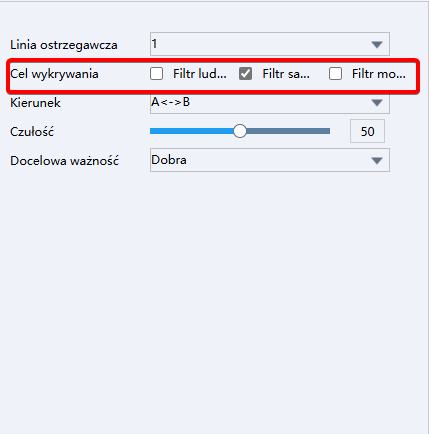

Cel wykrywania

Konfiguracja celów wykrywania dla danej analizy IVS

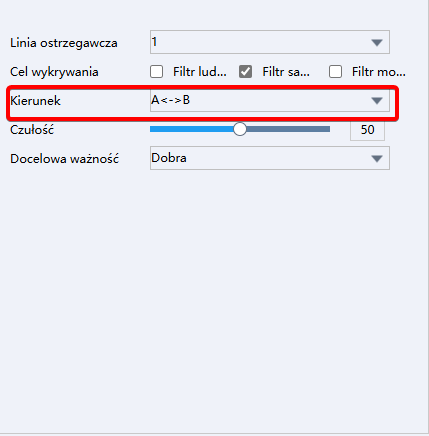

Kierunek

Kierunek wykrywania dla linii i/lub obszaru: A<->B w obie strony A->B z strony A do B, A<-B z strony B do A

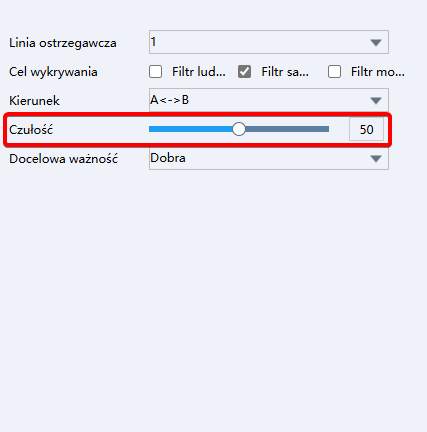

Czułość

Ustawienie czułości danej analizy

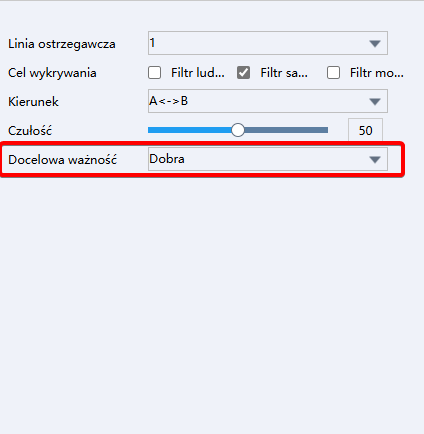

Docelowa ważność

Docelowa ważność pozwala na zdefiniowanie dla algorytmu na jakim poziomie wykryty obiekt na scenie ma przypominać ustawiony filtr wykrywania, aby obiekt został wykryty

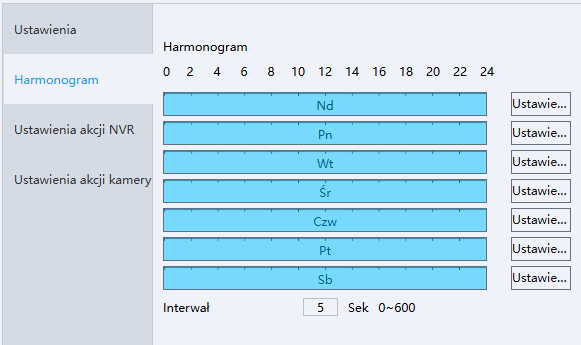

Harmonogram

Domyślna praca przez cały tydzień


Ustawienia akcji NVR
Wyjście alarmowe Zwarcie wyjścia alarmowego na podstawie wykrytego zdarzenia


Opóźnienie alarmu Wywołania akcji po nadaniu sygnału


Pokaż wiadomość Wyświetlenie informacji o alarmie w GUI rejestratora


Wyślij e-mail Wysłanie wiadomości e-mail


Brzęczyk Wydanie dźwięku z urządzenia


Czas alarmu buzzera Określenie czasu w sekundach w zakresie od 1 do 30 sekund czasu wydawania dźwięku z urządzenia


Opóźnienie nagrywania Określenie czasu zwłoki rozpoczęcia nagrywania po wykryciu zdarzenia w zakresie od 10 do 300 sekund


Ngr. kanał Uruchomienie nagrywania danego kanału kamery po wykryciu zdarzenia


Uruchom PTZ Wywołanie presetu i/lub ścieżki i/lub wzoru skonfigurowanego na kamerze PTZ



Widok Przełączenie widoku układu kamer w GUI rejestratora


Zdjęcie Wykonanie zdjęcia z danego kanału kamery


Interwał Interwał czasowy odstępu wykonywania zdjęć w czasie trwania zdarzenia dla każdego kanału zostaną wykonane trzy zdjęcia


Ustawienia akcji kamery
Światło ostrzegawcze Uruchomienie oświetlenia LED aktywnego odstraszania dioda niebiesko-czerwona oraz harmonogramu



Częstotliwość Częstotliwość migotania diody LED aktywnego odstraszania z opcjami parametru: niski, średni, wysoki


Czas trwania Czas trwania migotania diody LED aktywnego odstraszania w zakresie od 5 do 30 sekund

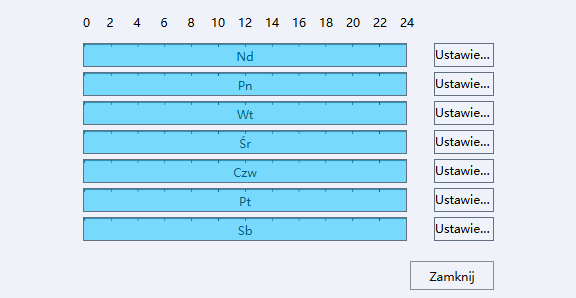

Syrena Uruchomienie głośnika z syreną aktywnego odstraszania oraz harmonogramumsedge_IDYds4C0Bm.png


Plik audio Wybór pliku dźwiękowego aktywnego odstraszania


Częstotliwość Częstotliwość odtwarzania dźwięku aktywnego odstraszania w skali od 1 do 10 razy


Grupowa akcja aktywnego odstraszania Grupowanie akcji aktywnego odstraszania dla kliku kamer jednocześnie oraz harmonogramu
