Kamery IP

• Aktywacja urządzenia poprzez Device Manager lub interfejs WWW
• Zalecana pozycja do montażu kamery LPR
• Wartości domyślne dla kamery IP
• Złącza dla kamery LPR
• Zalecenia montażowe dla kamer z funkcją LPR i detekcji twarzy
• Podstawowa konfiguracja kamery LPR
• Konfiguracja funkcji Centrum alarmowego

Aktywacja urządzenia poprzez Device Manager lub interfejs WWW

Aktywacja poprzez oprogramowanie Device Manager

Pobierz i zainstaluj oprogramowanie Device Manager. Po uruchomieniu programu kliknij przycisk Wyszukaj, lub poczekaj, aż zakończy się automatyczny proces wyszukiwania. Po chwili powinno pojawić się okno z listą wykrytych urządzeń.

W sekcji Aktywuj wyświetlana jest informacja o statusie aktywacji poszczególnych urządzeń. Status Brak aktywacji oznacza, że urządzenie nie zostało jeszcze zainicjalizowane. Do momentu jego aktywacji nie będzie możliwe dodanie kamery do rejestratora ani zmiana jej parametrów sieciowych i konfiguracyjnych.

W celu przeprowadzenia aktywacji zaznacz wybrane urządzenie lub wszystkie, które tego wymagają (z kolumny Nr), a następnie potwierdź operację, klikając przycisk Aktywacja, tak jak pokazano na poniższej animacji.
Po wyświetleniu okna aktywacji ustaw hasło, które ma zostać nadane urządzeniu, a następnie potwierdź operację, klikając przycisk Aktywacja

W kolejnym kroku zostaniesz poproszony o wybór metody odzyskiwania hasła do urządzenia. Dostępne są dwie opcje: pytania pomocnicze lub adres e-mail.

Konfiguracja odzyskiwania hasła poprzez pytania pomocnicze

Z zakładki odzyskiwanie hasła wybierz pytania zabezpieczające oraz wprowadź odpowiedzi operacje potwierdź przyciskiem OK

Po poprawnym udzieleniu odpowiedzi na pytania pomocnicze zostanie wyświetlona informacja o pomyślnym zakończeniu procesu aktywacji.

Konfiguracja odzyskiwania hasła poprzez adres e-mail

Z zakładki odzyskiwanie hasła wybierz odzyskiwanie poprzez adres e-mail oraz wprowadź swój adres e-mail operacje potwierdź przyciskiem OK

Po poprawnym udzieleniu odpowiedzi na pytania pomocnicze zostanie wyświetlona informacja o pomyślnym zakończeniu procesu aktywacji.

Aktywacja poprzez interfejs WWW urządzenia

Wprowadź w przeglądarce adres IP urządzenia. Dla kamer domyślny adres to 192.168.1.10, a dla rejestratorów 192.168.1.9.
Po wyświetleniu interfejsu WWW zostaniesz poproszony o potwierdzenie aktywacji oraz wybór języka. Potwierdź wybór klikając przycisk OK

Po wyświetleniu okna aktywacji ustaw hasło na urządzeniu oraz potwierdź operacje przyciskiem OK

W kolejnym kroku wprowadź adres e-mail po odzyskiwania hasła i/lub pytania pomocnicze i odpowiedzi całość operacji potwierdź przyciskiem OK



Zalecana pozycja do montażu kamery LPR

Zalecenia montażowe dla kamery KG-2050TZS-IPR

Upewnij się, że tablica rejestracyjna pojazdu jest skierowana w stronę kamery w momencie zbliżania się do niej.
W przypadku szerszego wjazdu (4 metry lub więcej) zastosuj ograniczniki lub linie pomocnicze, które ułatwią prawidłowe ustawienie pojazdu.

Wartości domyślne dla kamery IP

Login	admin
Hasło	Od wersji oprogramowania 1.2 kamera wymaga aktywacji puste (brak) lub wymaga aktywacji
Adres IP	https://192.168.1.10/
Strumień główny RTSP	rtsp://admin:admin@192.168.1.9:554/mode=real&idc=1&ids=1
Strumień pomocniczy RTSP	rtsp://admin:admin@192.168.1.9:554/mode=real&idc=1&ids=2
Strumień mobilny RTSP	rtsp://admin:admin@192.168.1.9:554/mode=real&idc=1&ids=3
Media port	34567
Port mobilny	5801
Port autoryzacji	8443
Port HTTP	80
Port HTTPS	443
Port RTSP	554
Aplikacja mobilna	Kenik Mobile
Strona P2P	https://www.kenikp2p.com/#/

Złącza dla kamery LPR

Złącza alarmowy - Wejście i Wyjście

Kamera KG-4460TZAS-ILPR jest wyposażona w dwa wejścia i dwa wyjścia alarmowe opisane są następujaco

Wejście alarmowe 1	IN1 oraz G
Wejście alarmowe 2	IN2 oraz G
Wyjście alarmowe 1	1A oraz 1B
Wyjście alarmowe 2	2A oraz 2B

Złącza RS

Złącza Wiegand

Złącza zasilania (12V)

Zalecenia montażowe dla kamer z funkcją LPR i detekcji twarzy

Ogólne warunki instalacji urządzeń

Wymagania środowiskowe i kryteria lokalizacji

W celu zagwarantowania optymalnych parametrów pracy systemu, w tym jakości rejestrowanego obrazu oraz wiarygodności generowanych alarmów, instalator zobowiązany jest do sprawdzenia zgodności miejsca montażu z poniższą specyfikacją.

Kategoria	Wymagania	Wskazówki i uwagi
Oświetlenie	Zapewnij odpowiednie i równomierne oświetlenie obszaru objętego dozorem. W przypadku niedostatecznych warunków oświetleniowych lub pracy w nocy, należy wykorzystać wbudowane oświetlacze podczerwieni (IR) lub światła białego.	Słabe oświetlenie zwiększa poziom szumu obrazu i zmniejsza dokładność wykrywania ruchu.
Otoczenie	Podczas wyboru miejsca montażu należy wykluczyć obszary z dynamicznie zmieniającym się oświetleniem, silnym światłem konturowym oraz bezpośrednią ekspozycją na promienie słoneczne lub oświetlenie zewnętrzne, które mogą powodować prześwietlenie obrazu.	Silne światło wpadające zza obiektu (np. z okna) powoduje prześwietlenie tła i niedoświetlenie planu pierwszego, przez co postacie stają się jedynie ciemnymi konturami. Należy tego unikać, aby zachować czytelność nagrań.
Wysokość montażu	Zalecana wysokość od 2,5 do 4 metrów	Zbyt wysoki montaż kamery skutkuje niekorzystnym kątem obserwacji (tzw. widokiem z góry), co w znacznym stopniu utrudnia lub uniemożliwia poprawną identyfikację twarzy osób znajdujących się w monitorowanym obszarze.
Kąt montażu	Zalecany kąt nachylenia (w dół) między 15 - 30 stopni	Odpowiednie nachylenie kamery pozwala zachować optymalną równowagę między szerokim zasięgiem obserwacji a czytelnością detali, co jest kluczowe dla skutecznej identyfikacji twarzy.
Pole widzenia	Dostosuj kąt ustawienia kamery do konkretnej sceny, korzystając z podglądu na żywo w aplikacji mobilnej.	Upewnij się, że główny obiekt (np. drzwi) znajduje się w centrum kadru. Unikaj przeszkód, takich jak liście lub ściany na pierwszym planie.

W celu zagwarantowania wysokiej jakości obrazu oraz skutecznej pracy algorytmów analizy inteligentnej, miejsce montażu powinno spełniać następujące minimalne wymogi oświetleniowe:

1. Ogólny nadzór: jasność otoczenia powinna wynosić > 10 luksów
2. Wykrywanie twarzy (osób): Dla poprawnego rozpoznawania osób zalecane jest minimalne natężenie światła wynoszące 300 luksów. Instalacja powinna eliminować źródła silnego oświetlenia tylnego oraz miejsca o wysokim kontraście (głębokie cienie), gdyż mogą one znacząco obniżyć precyzję algorytmów rozpoznawania twarzy.
3. LPR (rozpoznawanie tablic rejestracyjnych): Wymagane jest zapewnienie równomiernego oświetlenia płaszczyzny tablicy. W warunkach nocnych zaleca się stosowanie zewnętrznych źródeł światła (oraz funkcji HLC), które zminimalizują efekt prześwietlenia wywoływany przez reflektory pojazdów i pozwolą na poprawną identyfikację znaków alfanumerycznych.

Wymogi instalacji elektrycznej i okablowania strukturalnego

1. Wodoodporność: w przypadku montażu zewnętrznego, na odcinku przewodu bezpośrednio przed wprowadzeniem do urządzenia należy wykonać tzw. „pętlę ociekową”. Zapobiega ona ściekaniu wody deszczowej wzdłuż kabla bezpośrednio do gniazda przyłączeniowego kamery.
2. Ochrona odgromową i przeciwprzepięciowa: Metalowe elementy montażowe kamery muszą zostać trwale i skutecznie uziemione. W lokalizacjach o podwyższonym ryzyku wyładowań atmosferycznych wymagane jest zastosowanie dedykowanego ogranicznika przepięć dla transmisji PoE, zamontowanego w odległości nieprzekraczającej 0.5m od  urządzenia z obu stron.
3. Standardy PoE: Instalacja powinna wykorzystywać wyłącznie przewody typu skrętka wykonane z miedzi beztlenowej (min. kat. 5e). Całkowita długość linii transmisyjnej nie może przekraczać 100 m, a zasilanie musi być zgodne ze standardami IEEE 802.3af/at (PoE/PoE+).

Zalecenia dotyczące instalacji

Aby zapewnić najwyższą jakość obrazu oraz maksymalną skuteczność algorytmów sztucznej inteligencji, montaż kamer IP (IPC) powinien opierać się na trzech kluczowych parametrach: kącie nachylenia, wysokości montażu oraz odległości od obiektu. W ramach standardowej obserwacji wizyjnej, mającej na celu pokrycie szerokiego obszaru i zachowanie pełnej świadomości sytuacyjnej.

Specyfikacje dotyczące wysokości i kąta

1. Wysokość montażu (wewnątrz): Zalecany zakres instalacji wynosi od 2,4 m do 3,0 m.
2. Wysokość montażu (na zewnątrz): Zalecany zakres wynosi od 3,0 m do 5,0 m. Taka wysokość pozwala na zachowanie optymalnej perspektywy obserwacji, jednocześnie minimalizując ryzyko aktów wandalizmu.
3. Kąt nachylenia: Oś optyczna obiektywu względem linii poziomej powinna być ustawiona w zakresie od 15° do 60°.

Nadmierne nachylenie (> 60° ) powoduje widok „z góry” (widoczne są tylko głowy), natomiast zbyt małe nachylenie (< 15° ) zwiększa podatność na oślepianie przez światła tylne i przednie.

Kamera LPR - rozpoznawanie tablic rejestracyjnych

Wymagania geometryczne dotyczące kadru

1. Kąt pionowy: Powinien mieścić się w zakresie od 15° do 30°. Przekroczenie wartości 30° powoduje nadmierne zniekształcenia perspektywiczne znaków, utrudniające poprawne rozpoznawanie (OCR).
2. Kąt poziomy: Kąt między osią optyczną kamery a torem ruchu pojazdu powinien wynosić ≤ 30°. Zachowanie tego parametru jest kluczowe dla minimalizacji zniekształceń obrazu tablicy rejestracyjnej.
3. Wypoziomowanie tablicy: Tablica rejestracyjna w kadrze musi znajdować się w pozycji poziomej, z dopuszczalnym odchyleniem od osi nieprzekraczającym ±5°.

Zalecenia dotyczące montażu

Wjazd / Wyjazd

Ulica - pobocze drogi

Ulica - środek drogi

Minimalna wysokość montażu dla systemów LPR: Instalacja urządzeń dedykowanych do rozpoznawania tablic rejestracyjnych poniżej wysokości 2,5 m jest niedopuszczalna. Wymóg ten ma na celu ochronę sprzętu przed aktami wandalizmu oraz eliminację ryzyka przysłonięcia kadru przez pojazdy wielkogabarytowe.

Ochrona obwodowa (inteligenta analiza)

W celu zapewnienia wysokiej skuteczności klasyfikacji osób i pojazdów oraz minimalizacji liczby fałszywych alarmów, proces instalacji należy przeprowadzić z uwzględnieniem poniższych wytycznych:

1. Wysokość montażu: Optymalny zakres instalacji dla algorytmów IVS wynosi 3–5 m. Zapewnia to odpowiednią perspektywę obserwacji i umożliwia precyzyjne śledzenie trajektorii obiektów.
2. Wymagania dotyczące wielkości obiektów: Obiekt w kadrze powinien zajmować pionowo od 1/10 do 1/2 wysokości rozdzielczości pionowej obrazu.

Obiekty, które są zbyt małe, nie mają wystarczającej liczby punktów charakterystycznych do klasyfikacji

Aby zapewnić lepszą analizę trajektorii ruchu, obiekty powinny poruszać się po polu widzenia, a nie bezpośrednio w kierunku obiektywu lub od niego.

Ochrona obwodowa (wykrycie twarzy)

Prawidłowa praca algorytmów rozpoznawania twarzy jest uzależniona od precyzyjnego ustawienia urządzenia względem obiektu. Podczas montażu należy bezwzględnie przestrzegać poniższych parametrów:

1. Wysokość instalacji: Zaleca się montaż na wysokości od 2,3 m do 2,5 m, co pozwala uzyskać perspektywę nieco powyżej linii wzroku, optymalną dla wykrycia twarzy.
2. Tolerancja odchylenia poziomego: Kąt nie powinien przekraczać ±20° względem osi twarzy, aby zapewnić symetryczne odwzorowanie cech biometrycznych.
3. Tolerancja odchylenia pionowego: Kąt nie powinien przekraczać ±15°; zapobiega to zniekształceniom typu „widok z góry” (rejestracji samego czubka głowy) i gwarantuje czytelność rysów twarzy.

Konfiguracja ustawień obrazu

1. Kompensacja oświetlenia tylnego (WDR): W strefach o wysokim kontraście (np. przeszklone fasady, wyjazdy z tuneli) należy ręcznie aktywować i skonfigurować funkcję True WDR (≥120 dB). Parametry funkcji powinny być każdorazowo dostosowane do warunków oświetleniowych sceny, a nie pozostawione w konfiguracji domyślnej.
2. Eliminacja refleksów podczerwieni (IR): W promieniu 1 metra od obiektywu nie mogą znajdować się żadne przeszkody (ściany, okapy, tablice odblaskowe). Obiekty te powodują odbicie wiązki promiennika IR, co skutkuje efektem „wybielenia” (prześwietlenia) lub zamglenia obrazu w trybie nocnym.
3. Kalibracja ostrości (Focus): Po wstępnej konfiguracji należy bezwzględnie przeprowadzić kalibrację ostrości w trybie podczerwieni (czarno-białym). Pozwala to wyeliminować zjawisko przesunięcia ogniska (tzw. focus shift), wynikające z różnej długości fali światła widzialnego i podczerwonego, co gwarantuje wysoką jakość obrazu zarówno w dzień, jak i w nocy.

Lista kontrola odbioru po instalacji

Przed zakończeniem prac montażowych należy przeprowadzić weryfikację poprawności instalacji zgodnie z poniższymi kryteriami:

1. Stabilność montażu: Uchwyt montażowy jest sztywno osadzony; weryfikacja w podglądzie na żywo potwierdza brak jakichkolwiek drgań lub wibracji konstrukcji.

2. Szczelność instalacji: Złącza kablowe zabezpieczono minimum trzema warstwami taśmy samowulkanizującej; pętla ociekowa została uformowana zgodnie z wymogami technologicznymi.

3. Wymogi rozdzielczości (LPR): Obraz tablicy rejestracyjnej w kadrze posiada szerokość min. 130 pikseli, co gwarantuje poprawną pracę algorytmu OCR.

4. Charakterystyka pracy nocnej: Obraz w trybie podczerwieni (IR) jest wolny od efektów „wybielenia” (prześwietleń) spowodowanych bliskością przeszkód; twarze osób w kadrze są czytelne i wyraźnie odwzorowane.

5. Standardy bezpieczeństwa sieciowego: Wszystkie urządzenia posiadają przypisane oraz udokumentowane adresy IP; parametry haseł są zgodne z korporacyjną polityką bezpieczeństwa (ochrona przed nieautoryzowanym dostępem).

Podstawowa konfiguracja kamery LPR

Przed przystąpieniem do konfiguracji upewnij się, że kamera nie jest rozbrojona można to sprawdzić w sekcji Zdarzenia -> Rozbrajanie

Otwórz przeglądarkę i zaloguj się do kamery, przechodząc do zakładki Inteligentny → Ustawienia AI. W sekcji analizy włącz opcję Rozpoznawanie tablic rejestracyjnych, aby aktywować funkcję LPR.

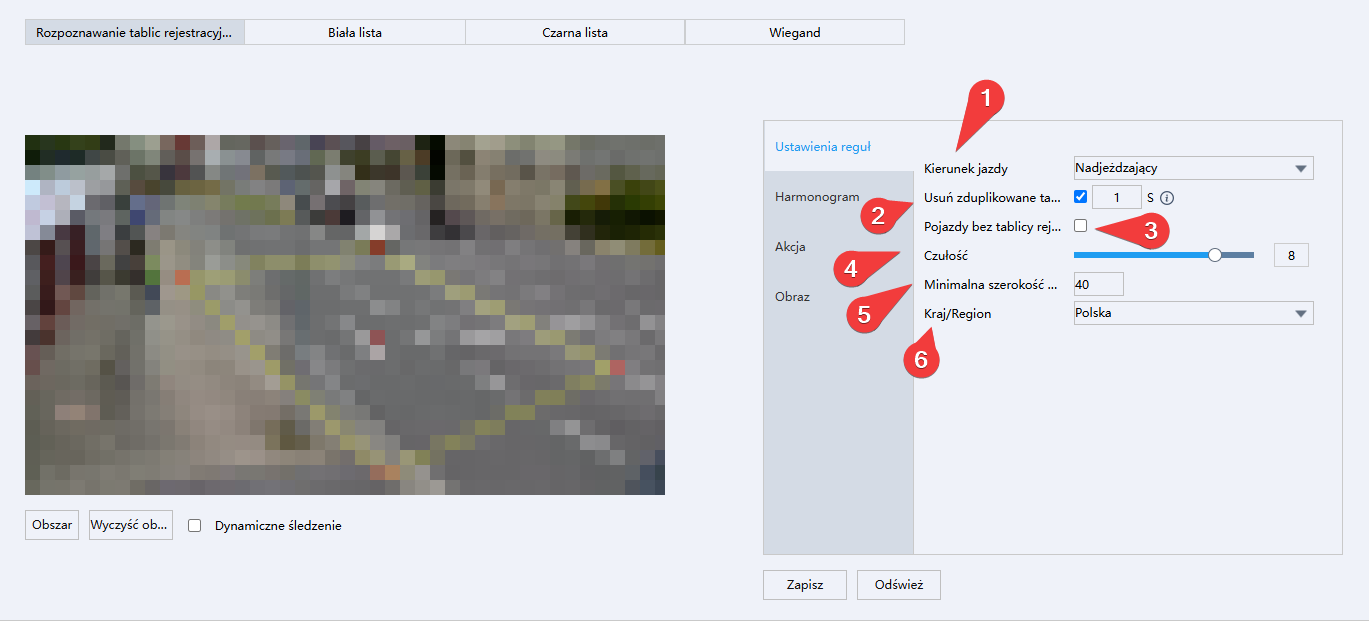

Po załadowaniu zakładki analizy, w sekcji Ustawienia reguły skonfiguruj następujące opcje:

Rysowanie reguły IVS

Lp.	Funkcja	Uwagi
1	Kierunek jazdy	Oba kierunki ruchu  – rejestruje tablice pojazdów nadjeżdżających i odjeżdżających Nadjeżdżający  – tylko pojazdy jadące w stronę kamery Odjeżdżający  – tylko pojazdy oddalające się od kamery
2	Usuń zduplikowane tablice rejestracyjne	Ustaw czas (w sekundach) w zakresie między 1 a 300, po którym zduplikowane tablice rejestracyjne odczytane przez system zostaną usunięte z pamięci i będą mogły być ponownie zarejestrowane.
3	Pojazdy bez tablicy rejestracyjnej	Zaznacz, czy mają być rejestrowane samochody bez tablic rejestracyjnych (np. zdarzenie "brak tablicy").
4	Czułość	Im wyższa czułość, tym większe prawdopodobieństwo błędnego odczytania numerów tablicy rejestracyjnej, a także napisów znajdujących się na pojeździe. Zakres czułości od 1 do 10, domyślnie: 8.
5	Minimalna szerokość przechwytywania	Określa minimalną szerokość (w pixelach) obiektu uznawanego za tablicę rejestracyjną. Mniejsze obiekty są ignorowane – pozwala odfiltrować fałszywe detekcje.
6	Kraj/Region	Dostępne regiony: Austria, Belgia, Czechy, Niemcy, Hiszpania, Francja, Grecja, Węgry, Włochy, Finlandia, Dania, Luksemburg, Malta, Holandia, Rumunia, Portugalia, Irlandia, Chorwacja, Szwecja, Litwa, Słowacja, Łotwa, Słowenia, Polska, Cypr, Estonia, Anglia, Bułgaria, Serbia, Ukraina, Kosowo, Turcja, Gruzja, Norwegia, Senegal, Bośnia i Hercegowina, Macedonia Północna, Albania, Czarnogóra, Szwajcaria

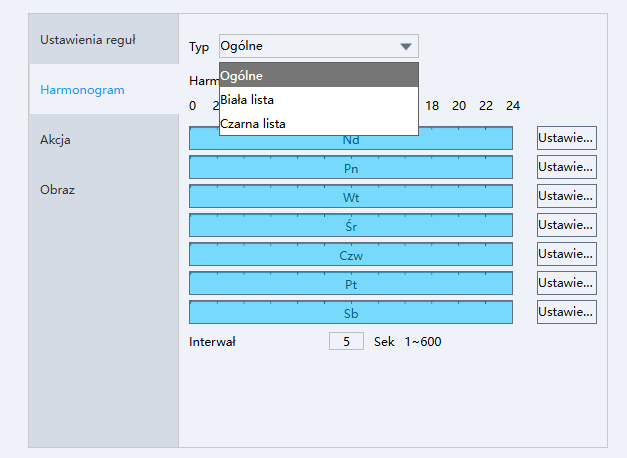

Harmonogram – sterowanie czasem dla list tablic

Lp.	Funkcja	Uwagi
1	Typ	Ogólne  – harmonogram działania dla białej i czarnej listy Biała lista  – harmonogram tylko dla białej listy Czarna lista  – harmonogram tylko dla czarnej listy

Uwaga: harmonogram jest niezależny dla każdego z trzech typów.

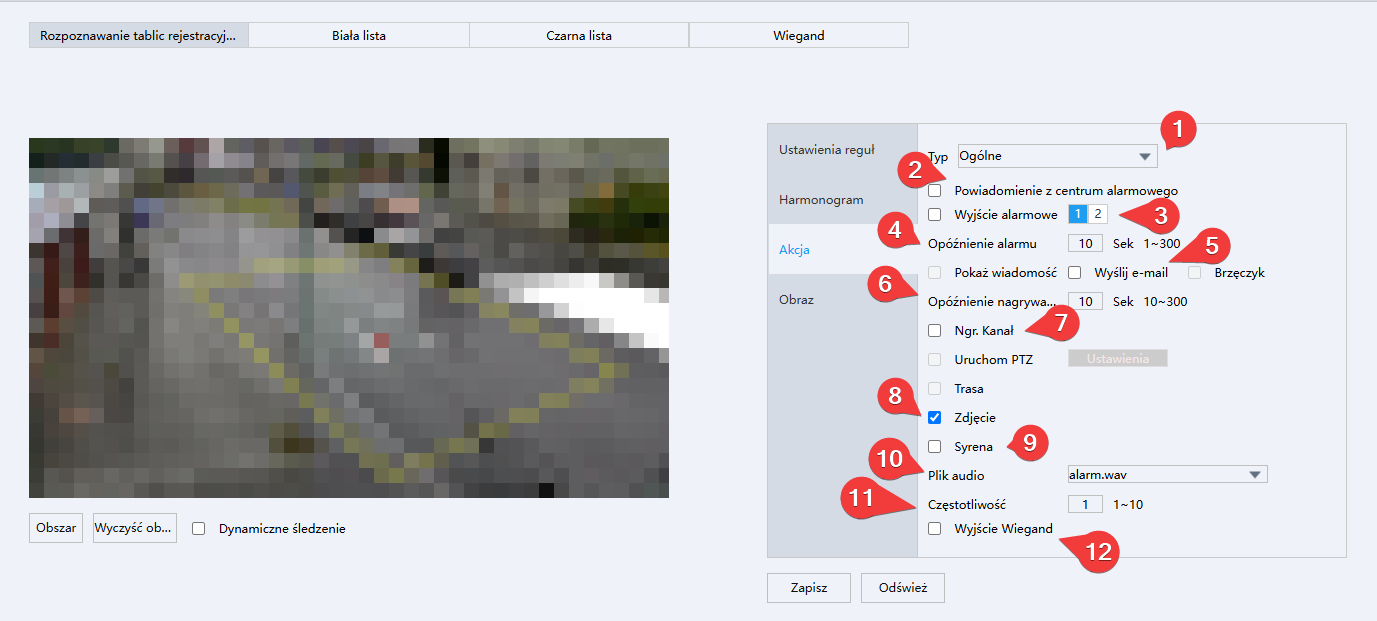

Akcja wyzwolenia

Opisane złącza wyjść i wejść alarmowych dla kamery LPR

Lp.	Funkcja	Uwagi
1	Typ	Ogólne  – ustawienia akcji dla typu ogólnego Biała lista  – ustawienia akcji dla typu białej listy Czarna lista  – ustawienia akcji dla typu czarnej listy
2	Powiadomienie z centrum alarmowego	Wysłanie informacji z centrum alarmowego na podstawie wyzwolenia zdarzenia i skonfigurowanego typu
3	Wyjście alarmowe	Zwarcie wyjścia alarmowego na podstawie akcji i skonfigurowanego typu
4	Opóźnienie alarmu	Czas działania alarmu po wyzwoleniu odczytania tablicy rejestracyjnej w skali od 1 do 300 sekund
5	Wyślij e-mail	Wysłanie wiadomości e-mail po wykryciu tablicy rejestracyjnej
6	Opóźnienie nagrywania	Określenie czasu nagrywania kontynuowanego po zatrzymaniu alarmu w zakresie od 10 do 300 sekund
7	Ngr. Kanał	Uruchomienie nagrywania danego kanału kamery po wykryciu zdarzenia
8	Zdjęcie	Wykonanie zdjęcia na podstawie odczytania tablicy rejestracyjnej
9	Syrena	Uruchomienie głośnika z komunikatem odstraszania
10	Plik audio	Wybór pliku audio komunikatu
11	Częstotliwość	Częstotliwość odtwarzania dźwięku aktywnego odstraszania w skali od 1 do 10 razy
12	Wyjście Wiegand	Wyzwolenie wyjście sygnału Wiegand

Baza danych tablic rejestracyjnych

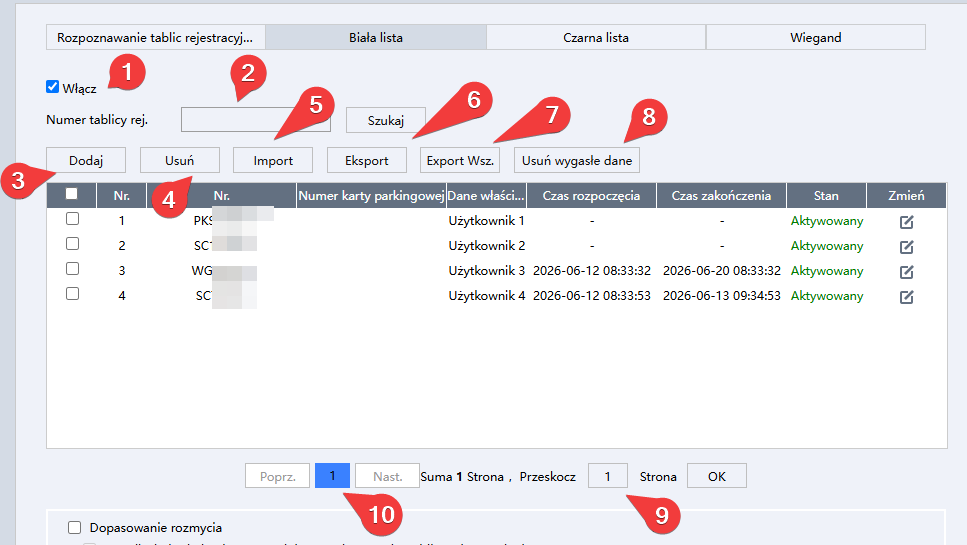

Biała lista/Czarna lista

W sekcji Biała lista użytkownik ma dostęp do zarządzania listą tablic rejestracyjnych, a także do funkcji jej odczytu – wyszukiwania, przeglądania oraz eksportu danych.

Lp.	Funkcja	Uwagi
1	Włącz	Aktywacja filtrowania na podstawie białej listy – po włączeniu tylko pojazdy z listy uzyskują autoryzację wjazdu
2	Numer tablicy rej.	Pole tekstowe do ręcznego wpisania numeru rejestracyjnego pojazdu wraz z przyciskiem wyszukiwania w bazie
3	Dodaj	Dodanie nowego rekordu do białej listy – przypisanie tablicy rejestracyjnej, karty parkingowej oraz okresu ważności
4	Usuń	Usunięcie zaznaczonego rekordu z białej listy
5	Import	Wczytanie listy tablic rejestracyjnych z pliku zewnętrznego
6	Eksport	Zapisanie bieżącej białej listy do pliku w wybranym formacie
7	Eksport Wsz.	Eksport wszystkich rekordów białej listy bez względu na zaznaczenie
8	Usuń wygasłe dane	Automatyczne czyszczenie rekordów, których czas zakończenia upłynął, a stan w tabeli ma status: wygasły
9	Przeskocz	Pozwala na szybkie przejście między stronami
10	Nr strony	Pole do szybkiego przejścia do wybranej strony wyników w tabeli białej listy

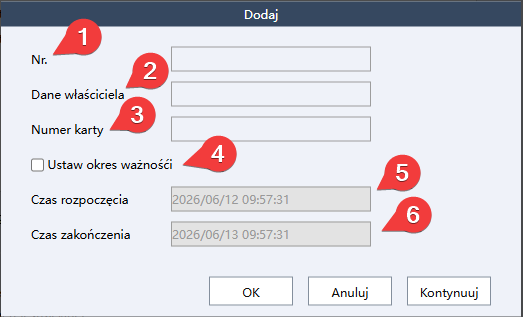

Dodanie nowego rekordu

Po kliknięciu przycisku dodaj zostanie wyświetlone okno dialogowe, w którym należy wprowadzić następujące opcje:

Lp.	Funkcja	Uwagi	Wymagane
1	Nr.	Numer rejestracyjny pojazdu dodawanego do białej listy	Tak
2	Dane właściciela	Imię, nazwisko lub nazwa firmy przypisana do pojazdu	Nie
3	Numer Karty	Numer karty do obsługi Wiegand	Nie
4	Ustaw okres ważności	Włączenie funkcji konfiguracji ważności tablicy rejestracyjnej	Nie
5	Czas rozpoczęcia	Początek okresu obowiązywania uprawnienia wjazdu	Nie
6	Czas zakończenia	Koniec okresu obowiązywania – po tej dacie wpis jest wygasły	NIe

Import rekordów

Po kliknięciu przycisku import zostanie wyświetlone okno dialogowe, w którym należy wskazać ścieżkę do pliku w formacie csv przykładowy plik importu ma następujący format:

Nr.	Nr.	Numer karty parkingowej	Dane właściciela	Czas rozpoczęcia	Czas zakończenia	Stan
1	PKS15XXX		Użytkownik 1	-	-	Aktywowany
2	SC11XXX		Użytkownik 2	-	-	Aktywowany
3	WGM7XXX	1111111	Użytkownik 3	2026-06-12 08:33:32	2026-06-20 08:33:32	Aktywowany
4	SC78XXX		Użytkownik 4	2026-06-12 08:33:53	2026-06-12 09:44:53	Wygasły

Eksport rekordów

Po kliknięciu przycisku eksport należy wskazać miejsce docelowe, do którego ma zostać wyeksportowany plik z tablicami rejestracyjnymi. Dane zostaną wyeksportowane w następujący sposób:

Wewnątrz folderu zwarty jest plik z danymi

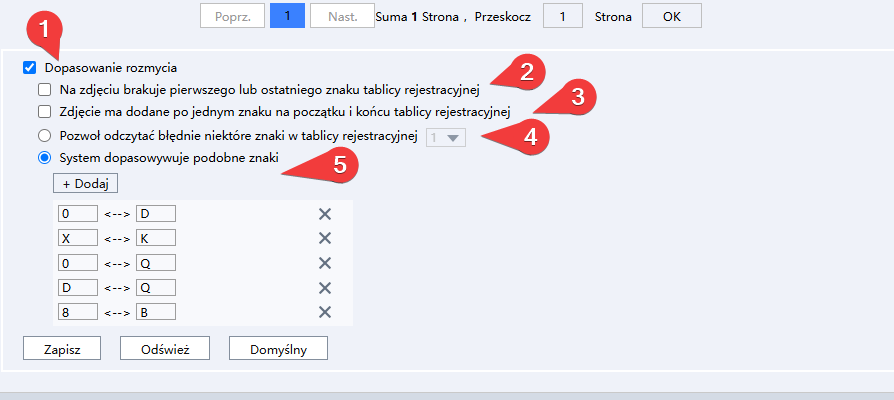

Dopasowanie rozmycia (Fuzzy Matching)

Funkcja pozwalająca na dopasowanie tablic rejestracyjnych nawet przy niedoskonałym odczycie

Lp.	Funkcja	Uwagi	Wykluczenie
1	Dopasowywanie rozmycia	Włączenie funkcji dopasowania rozmycia	–
2	Na zdjęciu brakuje pierwszego lub ostatniego znaku tablicy rejestracyjnej	Dopasowuje tablicę nawet, gdy pierwszy znak lub ostatni nie został odczytany	Nie wyklucza się z innymi opcjami
3	Zdjęcie ma dodane po jednym znaku na początku i końcu tablicy rejestracyjnej	Dopasowuje tablicę nawet, gdy został dodany dodatkowy jeden znak na początku lub na końcu tablicy rejestracyjnej	Nie wyklucza się z innymi opcjami
4	Pozwól odczytać błędnie niektóre znaki w tablicy rejestracyjnej	Jeden lub dwa znaki mogą być różne niż ta wprowadzona w bazie danych w zależności od wybranej liczy różnic	Wykluczenie z funkcją System dopasowywuje podobne znaki
5	System dopasowywuje podobne znaki	Umożliwia zdefiniowanie zamienników wizualnie podobnych znaków – liter i cyfr. Maksymalnie można wprowadzić 6 unikalnych dopasowań: O ↔ 0  I ↔ 1  Z ↔ 2  S ↔ 5  B ↔ 8  G ↔ 6	Wykluczenie z funkcją Pozwól odczytać błędnie niektóre znaki w tablicy rejestracyjnej

Funkcja dopasowywanie rozmycia jest dostępna jedynie dla białej listy

Wiegand

Kamera posiada wbudowany moduł Wiegand z wyborem protokołu 26bit oraz SHA-1 26bit

Konfiguracja funkcji Centrum alarmowego

Opis funkcji HTTP

Integracja kamer z systemami zewnętrznymi przy wykorzystaniu funkcji HTTP POST umożliwia przesyłanie informacji alarmowych do central zarządzających, innych systemów bezpieczeństwa lub baz danych za pośrednictwem sieci IP. Dzięki temu zdarzenia generowane przez analizę obrazu (np. detekcja ruchu, przekroczenie linii, wejście do strefy) mogą być automatycznie raportowane do wskazanych odbiorców w czasie rzeczywistym.

Konfiguracja analizy IVS

Po zalogowaniu się do urządzenia przejdź do Ustawień, następnie wybierz zakładkę Inteligentny → Ustawienia AI. Wskaż preferowany typ analizy, uruchom go, a następnie przejdź do konfiguracji, wybierając również odpowiedni kanał kamery.

Utwórz strefę IVS, a następnie w sekcji Ustawienia akcji NVR zaznacz opcję Powiadomienie z centrum alarmowego.

Przejdź do Konfiguracja → Sieć → Opcje zaawansowane, a następnie wybierz sekcję Centrum alarmowe.

Konfiguracja Endpointu HTTP

Kliknij przycisk Edycja przy wolnej sekcji oraz wprowadź następujące dane przedstawione na zrzucie ekranu

Serwer alarmowy	10.1.44.55	Adres IP lub Domena usług przechwytującej żądania POST wysyłane z rejestratora
URL	/data_post?key=AAAXXZZ	Ścieżka URL usług przechwytującej żądania W zależności od typu usługi przechwytującej ścieżka URL będzie się różnić przed konfiguracja usługi zapoznaj się z dokumentacją
Protokół	HTTP lub HTTPS	Protokół obsługiwany przez usługę przechwytująca żądania
Port	80	Port obsługiwany przez usługę przechwytująca żądania

Przykładowy POST wysyłany z urządzenia

Accesing: /
Method: POST
Params:
Body:{
  "EventNotificationAlert": {
    "ip_address": "192.168.120.211", // Adres IP kanału kamery wysyłającego alarm
    "port": "80",          // Port usługi przechytujący żądania
    "protocol": "HTTP",        // Protokół obsługiwany przez usługę przechwytująca żądania
    "mac_address": "00:24:60:58:24:71", //Adres MAC rejestratora
    "channel_id": 1,          // Numer kanału kamery z którego zostało wysłane żadaniee
    "osd_name": "Wejście główne",      // Nazwa OSD kanału
    "trigger_time": "2025-06-09T22:17:18-05:00", // Czas wystąpienia zdarzenia (format ISO 8601)
    "active_post_count": 1, // Numer zdarzenia
    "event_type": "appEventVideoMotion", // Typ zdarzenia (np. detekcja ruchu)
    "event_state": "active",       // Stan zdarzenia (active/inactive)
    "event_description": "appEventVideoMotion alarm", // Opis zdarzenia
    "detection_picture_transtype": "binary", // Format przesyłania obrazu
    "detection_pictures_number": 1, // Liczba zdjęć
    "anr": "false" // Status funkcji ANR (true/false)
  }
}

Konfiguracja usługi HTTP z popularnymi rozwiązaniami

Satel z modułem ETHM-1

Do obsługi Wejścia IP w module ETHM-1 należy zaktualizować urządzenia

Centrala alarmowa - oprogramowanie w wersji 1.22 lub nowszy
Moduł komunikacyjny ETHM-1 - oprogramowanie w wersji 2.10 lub nowszy

Skonfiguruj dla wybranej strefy jedno z wejść alarmowych nadając unikalną nazwę, typ reakcji oraz typ linii

W sekcji sprzęt skonfiguruj adres IP modułu ETHM-1 zgodny zgodny z siecią lokalną

Przejdź do zakładki Wejścia IP dla jednej z wolnych pozycji skonfiguruj numer wejścia alarmowego, frazę (ścieżka URL) oraz Port TCP/IP

Przed przystąpieniem do konfiguracji portu TCP/IP należy upewnić się, że wybrany port nie jest już zajęty

Po wygenerowaniu danych przejdź do rejestratora do sekcji Centrum alarmowe uruchom edycje endpintu HTTP oraz wprowadź następujące informacje

Serwer alarmowy	Adres IP modułu ETHM-1
URL	Fraza / unikalny klucz wygenerowany w module ETHM-1 w sekcji Wejścia IP
Protokół	HTTP
Port	Port TCP/IP skonfigurowany w sekcji Wejścia IP

Po zapisaniu konfiguracji i wykonaniu testu komunikacji rejestrator może zwrócić informację o braku połączenia. Wynika to z faktu, że moduł ETHM-1 nie odsyła kodu 200 (OK) po otrzymaniu żądania.

Po wywołaniu alarmu z kamery na wyświetlaczu INT-TSI zostanie wyświetlona informacja o wykryciu alarmu w danej strefie
